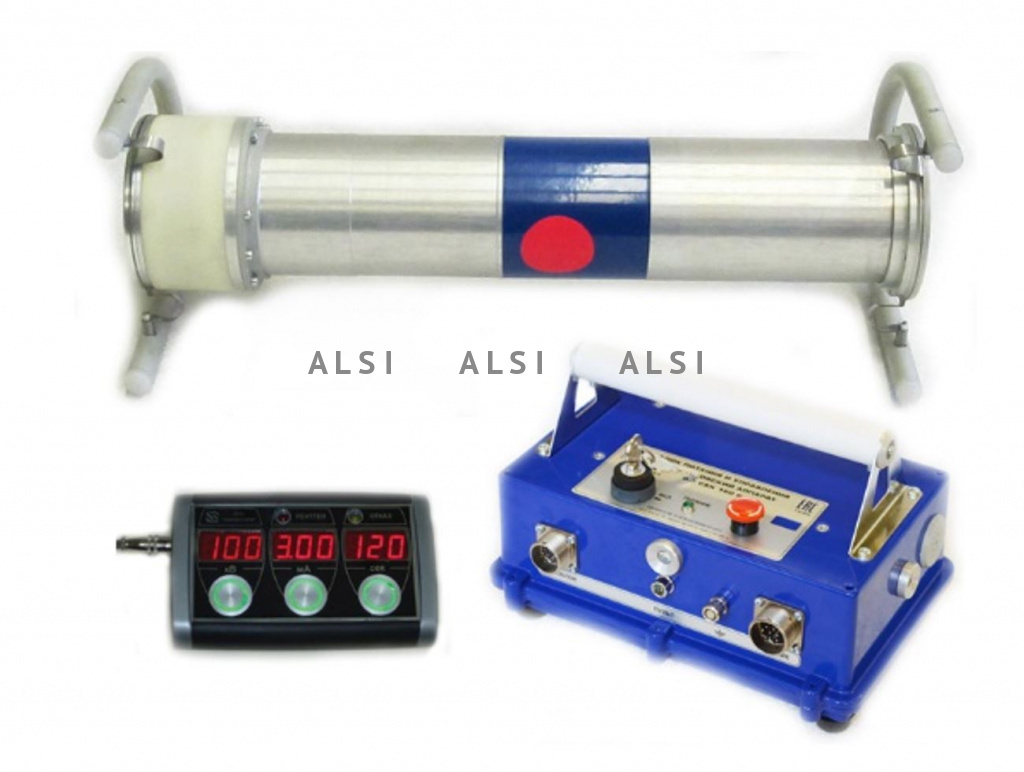

Аппарат рентгеновский переносной «САЛЮТ 0,3 СБК 160 F 0,5 X 0,6» модификация «стационарный» с отдельным Блоком охлаждения, предназначен для радиографического контроля качества сварных швов трубопроводов, резервуаров газовой, нефтяной, химической промышленности, машиностроения, железнодорожного транспорта и энергетики, изделий космической и оборонной промышленности в цеховых условиях эксплуатации.
Данная модификация аппарата имеет уникально для своей мощности на аноде малый размер фокусного пятна – 0,5 х 0,6 мм, что и позволяет его использовать главным образом в составе переносных и стационарных рентгентелевизионных установок, обеспечивая в отличие от традиционных аппаратов максимальное геометрическое разрешение изображений на плоскопанельных детекторах.
Другое его преимущество – получение высококачественных изображений на рентгеновской пленке при рекордно малый расстояниях, как, например¸ при работе в тесных условиях.
Данная установка идеальное решение для проведения СО.
|
|
РАП 160-5 |
САЛЮТ 0,3 СБК 160 |
|
Принцип действия |
Полуволновой (импульсный) |
Постоянный, анодный |
|
Просвечивающая способность этих двух типов аппаратов при формально одинаковых указанных их анодных напряжений и токов, соотношение эффективности их для тонких объектов (малоконтрастных) составляет примерно 1,4 и с ростом толщины возрастает до 5÷6 единиц |
|
Коэффициент от 1,4 до 5 по сравнению с РАП160-5
Поэтому при сравнении «просвечивающей» способности этих двух типов аппаратов при формально одинаковых указанных их анодных напряжений и токов, соотношение эффективности их для тонких объектов (малоконтрастных) составляет примерно 1,4 и с ростом толщины возрастает до 5÷6 единиц. Следует иметь в виду, что аппараты «РАП-160» и «0,3 СБК 160» существенно отличаются по спектру рентгеновского излучения, и, соответственно, по глубине просвечивания объектов контроля, т.к. первый является «полуволновым» аппаратом – здесь на рентгеновскую трубку подается анодное напряжение в виде положительных полуволн синусоидальной формы напряжения с амплитудой – 160 кВ, а в аппаратах «0,3 СКБ 160» - постоянное анодное напряжение. В первом случае форма тока анода совпадает с формой переменного анодного напряжения и аппарат излучает импульсы рентгеновского излучения, которые регистрируются либо на рентгеновскую пленку, либо на безинерционный детектор реального времени. В случае пленки – все хорошо, т.к. пленка в себе накапливает дозу излучения всех импульсов излучения во время экспозиции, а в случае плоскопанельного детектора – подойдут только детекторы, обладающие функцией интегрирования рентгеновского изображения. В противном случае при считывании электрического сигнала с детекторов будет формироваться изображение из черно-белых полосок – «зебра». Количество и ширина полос будут определяться соотношением скорости сканирования экрана детектора и частоты импульсов источника излучения. При облучении любого плоскопанельного детектора излучением аппарата с постоянным анодным напряжением всегда будет формироваться правильное изображение – как на пленке. И последнее, по поводу сравнения этих двух типов аппаратов: физика формирования излучения такова, что чем выше мгновенное значение величины анодного напряжения на трубке, тем трубка излучает более «жесткий» спектр рентгеновского излучения, которое в зависимости от анодного напряжения пронизывает тем большую толщину объекта контроля. Поэтому излучение в начале и на спаде полуволны анодного напряжения – более «мягкое» и вообще не достигает плёнки или детектора за «толстым» объектом контроля, а всё поглощается внутри него. В случае постоянного напряжения – в течение всего времени экспозиции излучение проходит насквозь и регистрируется плёнкой или детектором. эффективность установки выше в 3-4 раза |
|
максимальное анодное излучение: |
160кВт |
160кВт |
|
диапазон регулировки анодного напряжения |
от 50 кВ и до 160 кВ;
|
от 50 кВ и до 160 кВ;
|
|
размер фокусного пятна трубки:
|
1,2*1,2 мм |
1,2*1,2 мм |
|
полная потребляемая мощность:
|
1,7 кВА |
450 Вт |
|
Габаритные размеры излучателя |
320 х 200 х 390 мм |
120 × 508 мм
|
|
Техническое обслуживание |
выше в 4-5 раз |
ххх тенге |
Технические характеристики
Моноблок «САЛЮТ 0,3 СБК 160 F 0,5 X 0,6» «стационарный» представляет собой источник рентгеновского излучения со встроенной рентгеновской трубкой типа 0,2 БПМ 64-200, работающей в режиме с постоянным напряжением на аноде и постоянным током анода во время экспозиции.
3.1. Предельные значения параметров
|
Параметр |
Значение |
|
Мощность на аноде трубки |
300 Вт |
|
Анодное напряжение |
160 кВ |
|
Анодный ток |
3 мА |
|
Мощность на аноде в диапазоне 100÷160 кВ |
300 Вт |
1 В диапазоне от 100 кВ до 160 кВ характеристика по мощности – изоваттная
3.2. Диапазон изменения параметров
|
Параметр |
Значение |
|
Анодное напряжение на рентгеновской трубке |
50 ¸ 160 кВ |
|
Ток анода рентгеновской трубки |
0,1 ¸ 3,0 мА |
|
Время экспозиции |
1 ¸ 998 сек |
|
Время задержки начала экспозиции |
0 ¸ 60 сек |
3.3. Дискретность уставок режимов работы рентгеновской трубки
|
Параметр |
Значение |
|
Анодное напряжение |
1,0 кВ |
|
Анодный ток |
0,1 мА |
|
Время экспозиции |
1 сек |
|
Время задержки |
5 сек |
3.4. Рабочий пучок рентгеновского излучения
Прямой, конический, ось пучка направлена перпендикулярно оси моноблока, диаграмма излучения в соответствии с паспортом на рентгеновскую трубку типа
0,2БПМ64-200
|
Параметр |
Значение |
|
Плоские углы при вершине |
40˚ × 60˚ (*) |
|
Размер фокусного пятна |
0,5 × 0,6 мм |
(*) 60˚ - в плоскости, перпендикулярной оси моноблока
3.5. Мощность дозы рентгеновского излучения
Мощность дозы рентгеновского излучения при максимальных анодном напряжении и мощности на аноде на расстоянии 1 м приведена в таблице ниже
|
Параметр |
Значение |
|
По оси диаграммы направленности в рабочем пучке, не менее |
2,4 Зв/ч |
|
В сторону, противоположную оси диаграммы направленности при закрытой с помощью технологической заглушки рабочей диаграмме, не более |
3,0 мЗв/ч |
3.6. Питание аппарата
Питание изделия осуществляется от сети переменного тока
|
Параметр |
Значение |
|
Напряжение сети переменного тока |
100 ÷ 240 В |
|
Частота сети переменного тока |
50÷60 Гц |
|
Потребляемая мощность, не более |
500 Вт |
3.7. Температура окружающей среды
|
Параметр |
Значение |
|
Рабочий диапазон температур |
- 20 ÷ + 40°С |
|
Диапазон температур хранения |
- 50 ÷ + 50°С |
3.8. Габаритные размеры основных частей изделия
|
Параметр |
Значение |
|
Габариты Моноблока «САЛЮТ 0,3 СБК 160 F 0,5 X 0,6» «стационарный» без Блока охлаждения |
800×150×185 мм |
|
Габариты Блока охлаждения |
|
|
Габариты Блока питания и управления «САЛЮТ 0,3 СБК 160 F 0,5 X 0,6» «стационарного» |
260×120×300 мм |
|
Габариты Пульта дистанционного управления (ПДУ) |
155×100×30 мм |
|
Длина кабеля моноблока (моноблок-БПУ) |
7 м |
|
Длина кабеля ПДУ |
20 м |
|
Длина кабеля блокировки |
5 м |
|
Длина кабеля сетевого питания |
3 м |
|
Длина кабеля Блока охлаждения |
5 м |
3.9. Масса основных частей изделия
|
Части изделия |
Вес, не более |
|
Моноблок «САЛЮТ 0,3 СБК 160 F 0,5 X 0,6» «стационарный» без Блока охлаждения |
___ кг |
|
Блок охлаждения |
|
|
Блок питания и управления «САЛЮТ 0,3 СБК 160 F 0,5 X 0,6» «стационарный»» (БПУ) |
4,3 кг |
|
Пульт дистанционного управления (ПДУ) |
0,4 кг |
|
Кабель моноблока (моноблок – БПУ) |
1,1 кг |
|
Кабель ПДУ |
0,7 кг |
|
Кабель блокировки |
|
|
Кабель сетевого питания |
0,9 кг |
|
Кабель Блока охлаждения |
0,5 кг |
Комплект поставки:
|
Наименование |
Количество |
|
Моноблок «САЛЮТ 0,3 СБК 160 F 0,5 X 0,6» «стационарный» с подключенным шлангами Блоком охлаждения |
1 шт. |
|
Блок питания и управления «САЛЮТ 0,3 СБК 160 F 0,5 X 0,6» «стационарный» |
1 шт. |
|
Пульт дистанционного управления (ПДУ) |
1 шт. |
|
Комплект ключей от замка безопасности (2 ключа в комплекте) |
1 компл |
|
Кабель моноблока (моноблок – БПУ) длиной 5 м |
1 шт. |
|
Кабель пульта дистанционного управления (кабель ПДУ) длиной 5 м |
1 шт. |
|
Кабель блокировки длиной 5 м |
1 шт. |
|
Кабель блока охлаждения длиной 5 м |
1 шт. |
|
Кабель сетевого питания с «евровилкой» длиной 2 м |
1 шт. |
|
Паспорт |
1 экз |
|
Техническое описание |
1 экз |
|
Инструкция по эксплуатации |
1 экз |
|
Фанерный ящик |
2 шт. |
